Alat dan Mesin yang Digunakan untuk Proses Tekuk Plat
Untuk menjalankan proses tekuk plat secara efektif dan efisien, dibutuhkan alat dan mesin khusus agar terbentuk sesuai desain.
Admin
5/23/20256 min read
Dalam dunia industri manufaktur logam, proses tekuk plat adalah salah satu tahapan penting yang digunakan untuk membentuk material logam menjadi sudut atau bentuk tertentu tanpa memotong atau merusak material itu sendiri. Proses ini menjadi sangat penting dalam pembuatan berbagai produk seperti komponen kendaraan, rangka mesin, peralatan rumah tangga, hingga struktur bangunan.
Untuk menjalankan proses tekuk plat secara efektif dan efisien, dibutuhkan alat dan mesin khusus yang mampu memberikan tekanan terkontrol terhadap plat logam agar terbentuk sesuai desain. Namun, karena banyaknya jenis alat dan mesin yang tersedia, penting bagi pelaku industri untuk memahami jenis dan fungsi masing-masing alat agar dapat memilih perangkat yang sesuai dengan kebutuhan produksinya.
Kita akan membahas secara lengkap dan mudah dipahami tentang alat dan mesin yang digunakan dalam proses tekuk plat, termasuk prinsip kerjanya, kelebihan, dan kegunaannya dalam dunia industri.
Apa Itu Proses Tekuk Plat?
Tekuk plat adalah proses deformasi plastis yang bertujuan mengubah bentuk lembaran logam dengan cara menekuknya pada titik tertentu. Proses ini dilakukan tanpa memotong material dan mempertahankan integritas struktural logam.
Proses tekuk terjadi saat logam diberi gaya tekan hingga melewati batas elastisnya, sehingga logam tidak kembali ke bentuk semula. Hasilnya bisa berupa sudut, lengkungan, atau bentuk geometris lainnya tergantung pada kebutuhan desain.
Tujuan dan Manfaat Tekuk Plat dalam Industri
Tekuk plat digunakan secara luas di berbagai sektor industri karena menawarkan beberapa manfaat, antara lain:
Meningkatkan efisiensi produksi: Tidak perlu proses pengelasan atau penyambungan tambahan untuk membentuk struktur tertentu.
Presisi tinggi: Dapat menghasilkan sudut atau bentuk dengan ketelitian tinggi.
Menghemat material: Tidak banyak material yang terbuang karena logam hanya dibentuk, bukan dipotong.
Kekuatan struktural tetap terjaga: Proses ini mempertahankan kekuatan material logam karena tidak ada sambungan atau kerusakan struktur.
Alat dan Mesin yang Digunakan untuk Tekuk Plat
Berikut ini adalah berbagai jenis alat dan mesin yang biasa digunakan untuk proses tekuk plat dalam industri manufaktur:

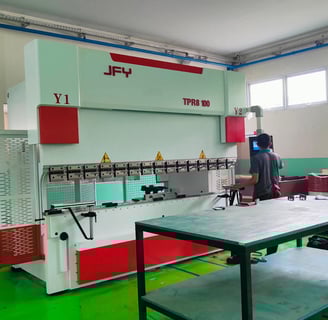

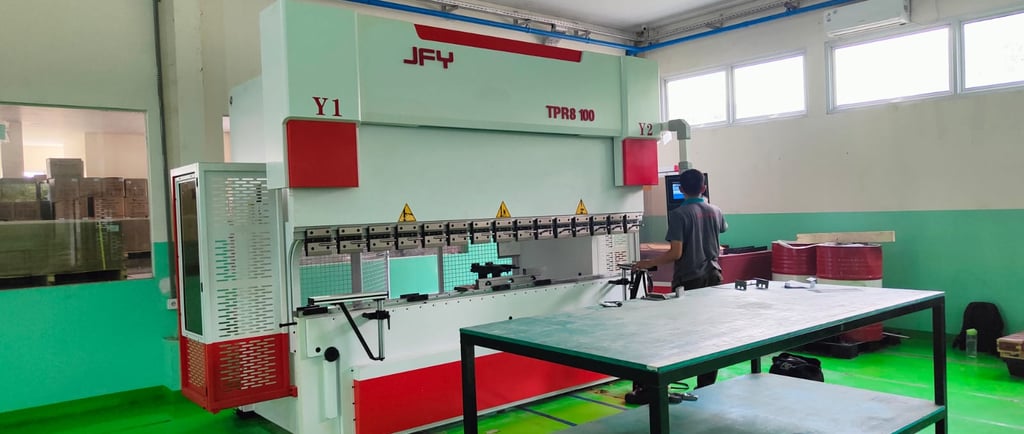

1. Press Brake
Press Brake adalah mesin paling umum dan populer dalam proses tekuk plat. Mesin ini bekerja dengan menggunakan punch (penekan) dan die (cetakan) untuk menekuk plat sesuai sudut yang diinginkan.
Tipe-tipe Press Brake:
Mechanical Press Brake: Menggunakan sistem roda gila (flywheel) untuk memberikan tenaga. Cocok untuk produksi tinggi dan pengulangan presisi.
Hydraulic Press Brake: Mengandalkan tekanan hidrolik, memungkinkan kontrol lebih baik terhadap kecepatan dan tekanan. Bisa digunakan untuk plat yang lebih tebal.
Pneumatic Press Brake: Menggunakan tekanan udara. Umumnya untuk plat tipis atau industri ringan.
CNC Press Brake: Menggunakan kontrol komputer untuk menghasilkan tekukan dengan presisi tinggi dan dapat diprogram untuk berbagai bentuk dan sudut.
Kelebihan:
Dapat menekuk dengan sudut presisi
Cocok untuk berbagai ketebalan plat
Fleksibel untuk berbagai bentuk dan ukuran
2. Mesin Bending Manual
Untuk skala bengkel kecil atau pekerjaan ringan, alat tekuk manual seperti bending brake atau hand folder masih banyak digunakan. Operator mengandalkan tenaga tangan atau engkol untuk menekuk plat.
Kelebihan:
Harga terjangkau
Cocok untuk plat tipis
Ideal untuk produksi kecil atau proyek custom
Namun, alat ini tidak cocok untuk produksi massal atau material dengan ketebalan tinggi karena keterbatasan tenaga dan presisi.
3. Mesin Roll Bending
Mesin ini sebenarnya lebih dikenal untuk menggulung plat menjadi bentuk silinder, tetapi prinsip kerja yang serupa juga digunakan untuk membuat tekukan melengkung. Mesin ini menggunakan dua hingga empat roll untuk memberikan tekanan pada plat dan membentuknya menjadi lengkungan.
Kegunaan umum:
Pembuatan tangki
Cerobong asap
Komponen pipa besar
Kelebihan:
Bisa membuat lengkungan yang presisi
Tersedia dalam berbagai kapasitas
Cocok untuk plat dengan lebar besar
4. Mesin Folding
Mesin folding adalah alternatif dari press brake, terutama saat dibutuhkan hasil tekukan dengan sudut konsisten dalam jumlah besar. Mesin ini bekerja dengan cara menahan plat dan melipat bagian yang ingin ditekuk menggunakan blade khusus.
Kelebihan:
Tidak merusak permukaan plat
Hasil tekukan sangat presisi dan rapi
Umumnya digunakan dalam pembuatan komponen lembaran tipis seperti ducting AC, panel listrik, dan sebagainya
5. Mesin Tekuk CNC (Computer Numerical Control)
Mesin ini adalah versi paling canggih dalam proses tekuk plat. Semua proses dikendalikan oleh sistem komputer yang bisa diprogram untuk menghasilkan bentuk dan sudut sesuai desain CAD.
Kelebihan:
Akurasi sangat tinggi
Otomatisasi penuh
Efisiensi maksimal dalam produksi massal
Dapat menyimpan berbagai program kerja
Mesin CNC cocok untuk perusahaan manufaktur besar yang membutuhkan ketepatan tinggi, kecepatan, dan pengulangan yang konsisten.
6. Die dan Punch
Dalam proses tekuk plat menggunakan press brake, peran die dan punch sangat penting. Punch adalah alat tekan berbentuk seperti sudut tertentu, sedangkan die adalah cetakan yang menampung plat saat ditekan.
Berbagai jenis die seperti:
V-die (untuk tekukan umum)
U-die (untuk radius besar)
Goose neck die (untuk tekukan ganda)
Hemming die (untuk tekukan tertutup)
Pemilihan jenis die sangat menentukan hasil akhir tekukan.
Faktor yang Perlu Dipertimbangkan dalam Memilih Mesin Tekuk Plat
Sebelum membeli mesin, penting untuk mempertimbangkan beberapa faktor penting agar investasi Anda sesuai kebutuhan:
Ketebalan dan jenis plat – Pastikan mesin yang Anda pilih mampu menekuk material dengan ketebalan dan kekerasan sesuai kebutuhan.
Volume produksi – Untuk produksi tinggi, mesin CNC atau hydraulic press brake lebih efisien.
Tingkat presisi yang dibutuhkan – Jika produk Anda membutuhkan toleransi ketat, gunakan mesin otomatis dengan sistem pengaturan akurat.
Ketersediaan suku cadang dan layanan purna jual – Mesin berkualitas tinggi tetap membutuhkan dukungan teknis yang baik.
Kegunaan Nyata Mesin Tekuk Plat dalam Dunia Industri
Beberapa kegunaan nyata dari mesin tekuk plat di berbagai sektor antara lain:
Industri otomotif: Pembuatan rangka bodi, bracket, dan dudukan komponen.
Konstruksi: Struktur baja ringan, ducting ventilasi, dan fasad logam.
Industri furnitur: Rak logam, kursi, dan meja.
Peralatan rumah tangga: Komponen mesin cuci, kulkas, dan oven.
Peralatan listrik: Box panel, casing, dan rangka kabel tray.
Proses tekuk plat adalah bagian vital dari industri manufaktur logam. Untuk memastikan hasil tekukan presisi, efisiensi kerja tinggi, dan umur panjang mesin, pemilihan alat dan mesin tekuk plat yang tepat menjadi kunci. Mulai dari mesin manual untuk kebutuhan ringan hingga mesin CNC untuk produksi massal, pilihan Anda akan sangat berpengaruh terhadap kualitas produk dan efektivitas produksi secara keseluruhan.
Ingin Konsultasi dan Dapatkan Mesin Tekuk Plat Terbaik?
Jika Anda sedang mencari mesin tekuk plat berkualitas atau ingin berkonsultasi mengenai jenis mesin yang paling cocok untuk kebutuhan industri Anda, Tecno Mesin Indonesia adalah mitra terbaik Anda. Kami adalah agen penjualan dan perbaikan mesin pengolahan logam yang berpengalaman, siap membantu Anda memilih investasi mesin yang efektif dan efisien.
Kunjungi kami sekarang di https://jualmesin.info/ dan temukan solusi mesin terbaik untuk bisnis Anda.
Berikut ini Beberapa List Produk Mesin Tekuk Plat Unggulan dari Kami
TPR8 CNC Press Brake
Mesin pembengkok hemat biaya dari JFY telah terjual kepada lebih dari 5.000 pelanggan. Teknologi teruji dengan stabilitas dan keandalan tinggi.
Konfigurasi Standar
Motor Utama
Motor servo seri TPM merupakan sumber daya utama pompa hidrolik. Hemat energi hingga 40%, efisiensi RAM 17-21% lebih tinggi daripada TPR8.
Kontrol CNC
TJS-90
IPC tertanam Windows 7, layar sentuh LCD 19 inci, dengan fungsi multisentuh. Teknologi pemrograman kontur grafis digital/2D, tampilan 3D proses pembengkokan, persiapan otomatis proses pembengkokan, dan simulasi pembengkokan.
Mendukung fungsi impor berkas CAD (DXF), impor berkas 3D (IGS).
Perhitungan otomatis proses pembengkokan yang fleksibel, dan deteksi benturan benda kerja.
Sistem Hidrolik
Sistem elektro-hidraulik diadopsi untuk mengontrol dua silinder guna mendapatkan akurasi kontrol yang tersinkronisasi tinggi.
Akurasi pembengkokan dan reposisi yang tinggi.
Sistem kontrol hidrolik terintegrasi diadopsi untuk mengurangi instalasi pipa.
Sistem Pengukur Belakang
Kecepatan tinggi dan akurasi pemosisian tinggi.
Pengukur belakang multifungsi yang dapat diperluas.
Dari pengukur belakang sumbu tunggal standar hingga pengukur belakang 6 sumbu.
Sistem Penobatan Mekanik Otomatis
Sistem penobatan diadopsi untuk menghilangkan efek deformasi bodi mesin.
Nilai penobatan disesuaikan secara otomatis oleh CNC sistem.
Akurasi tinggi dan kemudahan pengoperasian saat pembengkokan.
Informasi lengkap produk bisa Anda dapatkan disini: https://jualmesin.info/mesin-bending-plat

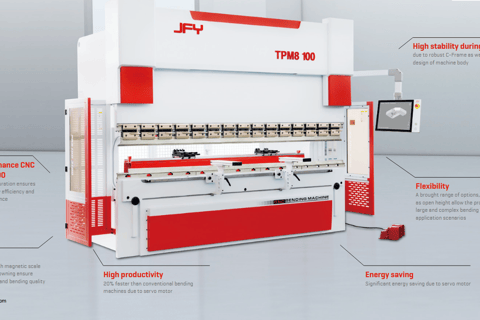

TPM8 CNC Press Brake
Mesin pembengkok berkinerja tinggi dari JFY dengan stabilitas tinggi dan teknologi teruji. Produktivitas lebih tinggi dan hemat energi berkat motor servo.
Konfigurasi Standar
Motor Utama
Motor servo seri TPM merupakan sumber daya utama pompa hidrolik. Hemat energi hingga 40%, efisiensi RAM 17-21% lebih tinggi daripada TPR8.
Kontrol CNC
TJS-90
IPC tertanam Windows 7, layar sentuh LCD 19 inci, dengan fungsi multisentuh.
Teknologi pemrograman kontur grafis digital/2D, tampilan 3D proses pembengkokan, persiapan otomatis proses pembengkokan, dan simulasi pembengkokan.
Mendukung fungsi impor berkas CAD (DXF), impor berkas 3D (IGS).
Perhitungan otomatis proses pembengkokan yang fleksibel, dan deteksi benturan benda kerja.
Sistem Hidrolik
Sistem elektro-hidraulik diadopsi untuk mengontrol silinder ganda guna mendapatkan akurasi kontrol yang tersinkronisasi tinggi.
Akurasi pembengkokan dan reposisi yang tinggi.
Sistem kontrol hidrolik terintegrasi diadopsi untuk mengurangi instalasi pipa.
Sistem Pengukur Belakang
Kecepatan tinggi dan akurasi pemosisian tinggi.
Pengukur belakang multifungsi yang dapat diperluas.
Dari pengukur belakang sumbu tunggal standar hingga pengukur belakang 6 sumbu.
Sistem Penobatan Mekanik Otomatis
Sistem penobatan diadopsi untuk menghilangkan efek deformasi bodi mesin.
Nilai penobatan diatur secara otomatis Disesuaikan dengan sistem CNC.
Akurasi tinggi dan kemudahan pengoperasian saat pembengkokan.
Informasi lengkap produk bisa Anda dapatkan disini: https://jualmesin.info/mesin-bending-plat

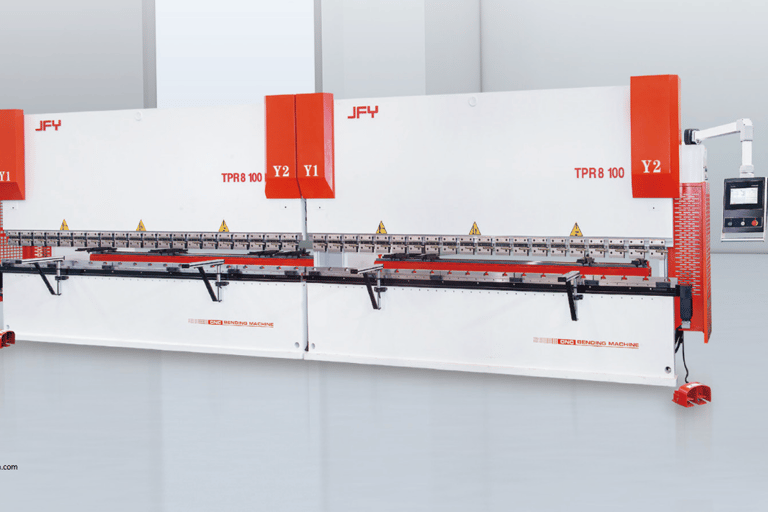

Tandem Bending Machine
Mesin pembengkok tandem dapat digunakan secara fleksibel untuk membengkokkan profil panjang atau komponen kecil jika digunakan secara independen.
Informasi lengkap produk bisa Anda dapatkan disini: https://jualmesin.info/mesin-bending-plat
